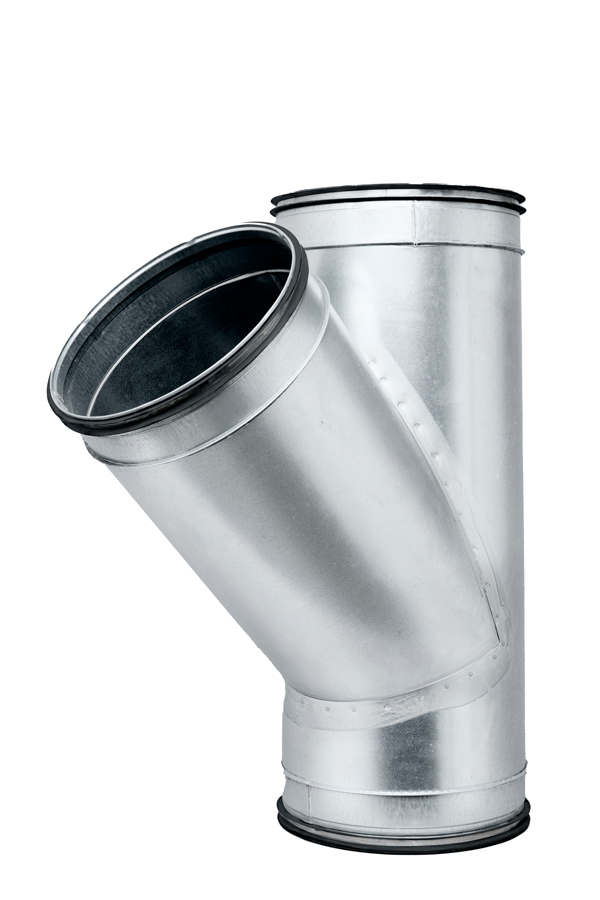

Tube de raccordement spiro renforcés

Le système de tube spiro renforcé est utilisé pour connecter le séparateur et la pompe à vide. Il est également utilisé dans les systèmes d’extraction des fumées et des poussières légères.

Sélectionnez le modèle

Description

Le tube Spiro est utilisé le plus souvent pour le raccordement des composants de l’unité centrale, du producteur de vide, de l’unité de filtrage et du pré-séparateur. Spiro n’est généralement pas adapté à une application avec des matériaux grossiers et abrasifs, mais est couramment utilisé dans les systèmes d’extraction de vapeurs, fumées et poussières légères.

Noter: Les lettres dans l’en-tête du tableau font référence au dessin.

**Tube de raccordement**
No de pièce	Description	d1 [mm]	d2 [mm]	l [mm]	α [degr °]	Poids [kg]
3131	Ø100/100	100	100	290	45	1.3
3132	Ø125/100	125	100	290	45	1.4
3148	Ø125/125	125	125	290	45	1.6
3133	Ø160/100	160	100	370	45	1.6
3134	Ø160/125	160	125	370	45	1.9
3149	Ø160/160	160	160	370	45	2.5
3135	Ø200/100	200	100	460	45	2.2
3136	Ø200/125	200	125	460	45	2.3
3137	Ø200/160	200	160	460	45	2.9
3150	Ø200/200	200	200	460	45	3.5
3138	Ø250/160	250	160	575	45	3.4
3139	Ø250/200	250	200	575	45	4.0
3151	Ø250/250	250	250	575	45	4.6
